示波器探頭校準實戰：補償調節與衰減系數設置技巧
在電子測量與測試領域，示波器作為不可或缺的工具，其測量精度與穩定性直接關系到實驗結果的可靠性與工程設計的成敗。而探頭，作為示波器與被測電路之間的橋梁，其性能與設置狀態對測量結果的影響尤為明顯。其中，探頭補償與衰減系數的準確設定，是確保測量數據真實反映電路實際狀況的關鍵環節。
如何進行探頭補償
在將探頭與任一輸入通道連接時，進行此項調節，使探頭與輸入通道相配。未經補償或補償偏差的探頭會導致測量誤差或錯誤。若調整探頭補償，請按如下步驟：
1、 將探頭菜單衰減系數設定為 10X，將探頭上的開關設定為10X (參見P12的“如何進行探頭衰減系數設定”)，并將示波器探頭與CH1通道連接。如使用探頭鉤形頭，應確保與探頭接觸緊密。將探頭端部與探頭補償器的信號輸出連接器相連，基準導線夾與探頭補償器的地線連接器相連，然后按 自動設置 前面板按鍵。
2、 檢查所顯示的波形，調節探頭，直到補償正確。見圖3- 7探頭補償顯示波形，圖3- 8探頭調整。

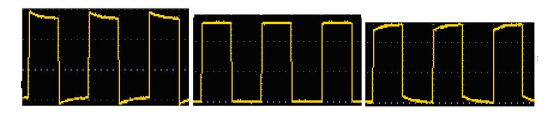

圖3- 7探頭補償顯示波形
圖3- 8探頭調整
3、 必要時，重復步驟。
如何進行探頭衰減系數設定
探頭有多種衰減系數，它們會影響示波器垂直檔位因數。如要改變（檢查）示波器菜單中探頭衰減系數設定值，請按如下步驟：
(1) 按所使用通道的通道按鍵（CH1 鍵～CH2 鍵或CH1 鍵～CH4 鍵）。
(2) 在下方菜單中選擇 探頭，在右側菜單中選擇衰減，轉動通用旋鈕選擇所需的衰減系數。該設定在再次改變前一直有效。
注意：示波器出廠時菜單中的探頭衰減系數的預定設置為10X。需確認在探頭上的衰減開關設定值與示波器菜單中的探頭衰減系數選項相同。
探頭開關的設定值為 1X 和 10X。圖 3- 9：探頭衰減開關。
圖 3- 9：探頭衰減開關
注意：當衰減開關設定在 1X 時，探頭將示波器的帶寬限制在5 MHz。欲使用示波器的全帶寬時，務必將開關設定為10X。
