Prodigy I3C協議分析儀產品規格及技術參數

來源：發布時間：2024-11-19

I3C協議分析儀及訓練器

(PGY-I3C-EX-PD)

產品功能

I3C

協議分析儀

(PGY-I3C-EX-PD) 是具有多種功能的協議分析儀，可捕獲和調試主機與被測設計之間的通信。 I3C 串行總線接口正在成為移動電話和汽車行業未來所有傳感器連接的優先接口。

這也可以被選為未來嵌入式電子應用的低成本、可靠的接口，以解決新的數據密集型應用。

PGY-I3C-EX-PD

是**的儀器，使設計和測試工程師能夠通過將 PGY-I3C-EX-PD 配置為主/從來生成具有錯誤注入功能的 I3C 流量，并根據其規范來測試 I3C 設計。解碼 I3C 協議數據包。

主要特征

· 支持v1.0/v1.1規格

· 能夠?qū)⑵渑渲脼橹髡净驈恼尽?

· 能夠配置 BCR、LVR 和 DCR 寄存器。

· 同時生成 I3C 流量和總線協議解碼。

· 可選的合規性測試規范 (CTS) 測試腳本支持。

· 支持傳統 I2C 從設備和主設備。

· 生成不同的 I3C SDR 和 HDR 數據包。

· 支持 IBI 和熱插拔功能。

· 錯誤注入，例如 CRC 錯誤、奇偶校驗錯誤和 ACK/NACK 錯誤。

· 可變 I3C 數據速度和占空比。

· PMIC設備支持符合 JEDEC DDR5 規范要求。

· 裕度測試能力：電壓和時序變化。

· 儀器和主機之間連續傳輸協議數據。

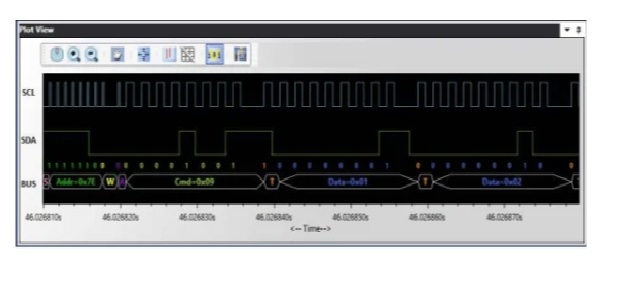

· 協議解碼總線時序圖。

· 協議活動的列表視圖。

· 協議解碼中的錯誤分析。

· 能夠編寫練習器腳本以組合不同數據速度的多個數據幀生成。

· USB2/3主機接口。

· 對 Python 或 C++ 自動化的API 支持。

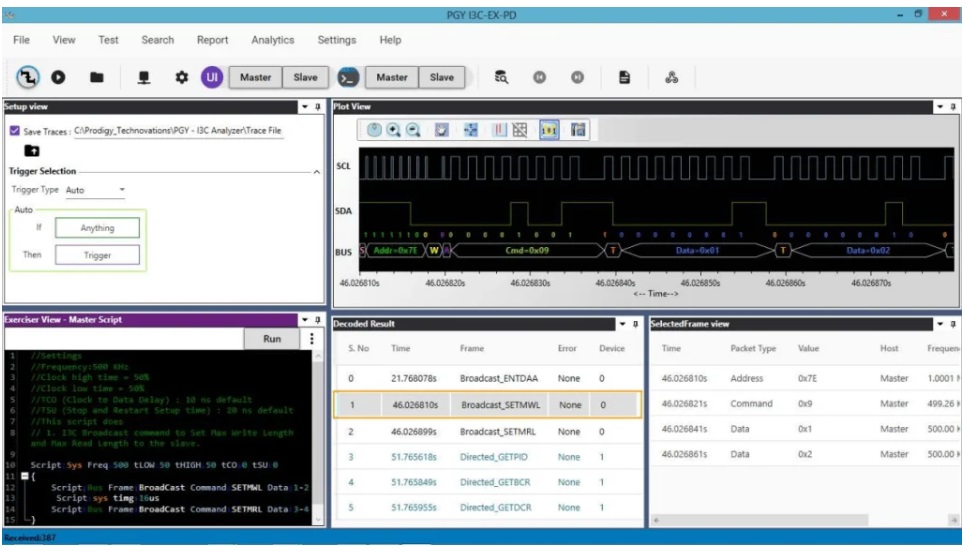

多域視圖

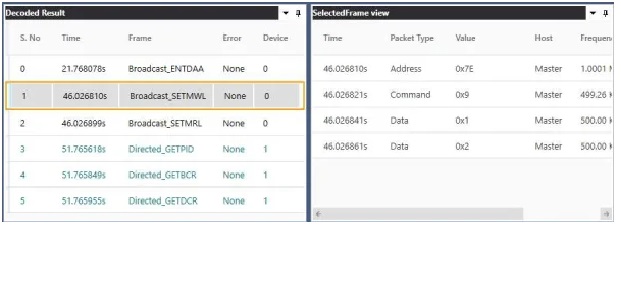

多域視圖在單個GUI 中提供 I3C 協議活動的完整視圖。用戶可以使用GUI 或腳本輕松設置分析儀以生成 I3C/I2C 流量。用戶可以從設置菜單中設置不同的觸發條件，以捕獲特定事件的協議活動并解碼主設備和從設備之間的轉換。解碼結果可以在時序圖和具有自相關功能的協議列表窗口中查看。狀態機視圖提供主設備和從設備之間狀態機的切換，以進行設計驗證。這種***的信息視圖使其成為業界比較好的產品和易于使用的 I3C 協議活動調試解決方案。

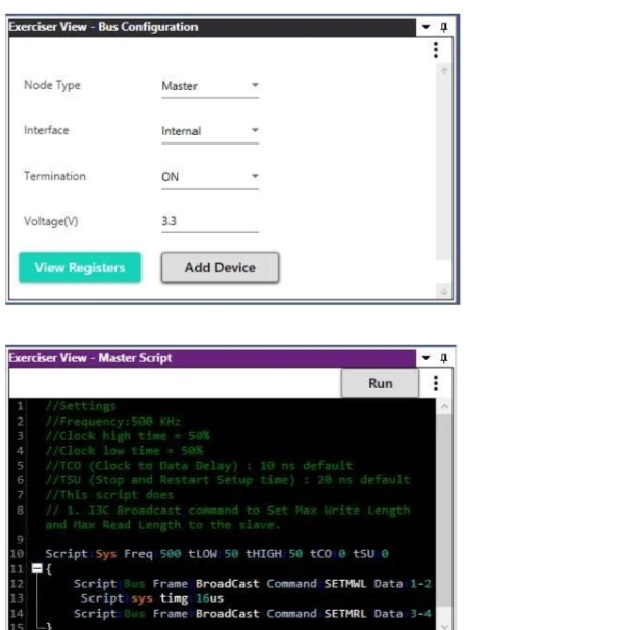

訓練器
