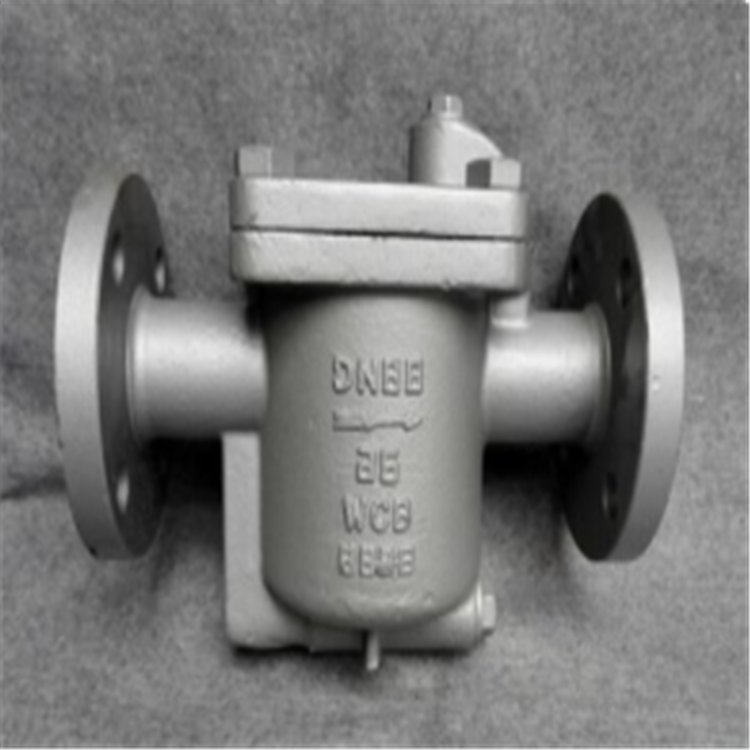

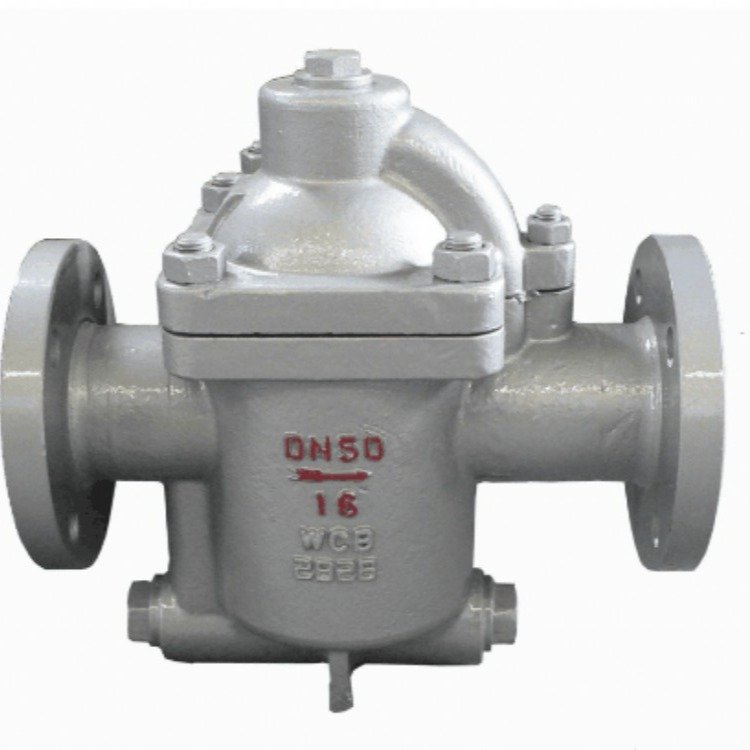

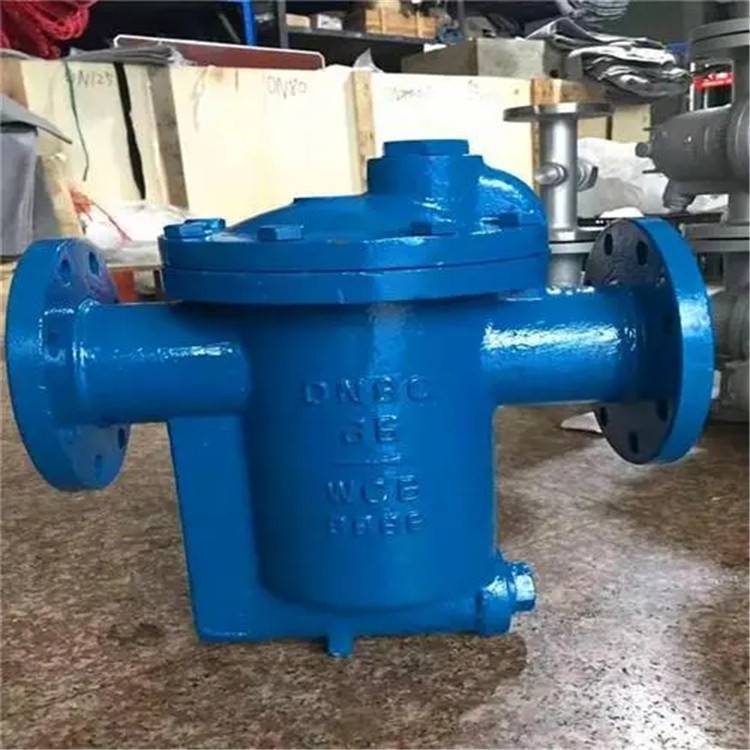

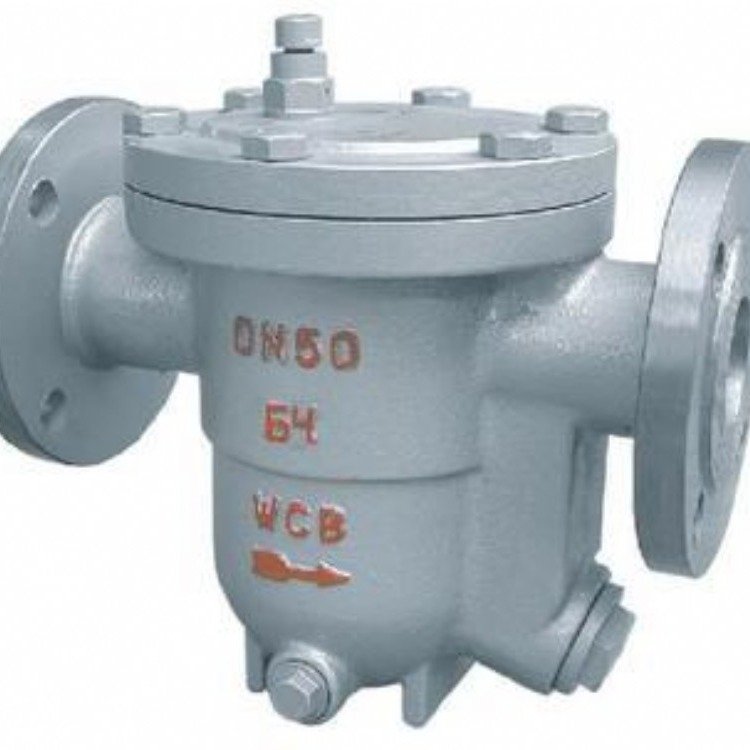

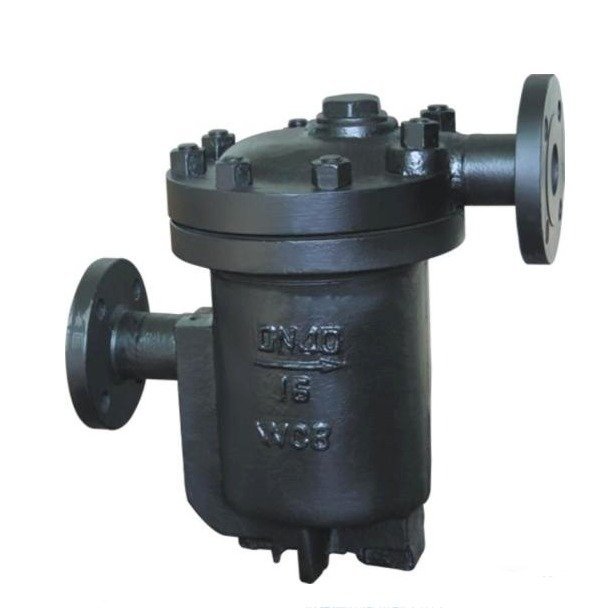

鑄鋼不銹鋼高溫蒸汽疏水閥 CS45H-25C自由半浮球式疏水閥 倒吊桶式蒸汽疏水閥
產品概述：
CS45H自由半浮球式蒸汽疏水閥適用于蒸汽供熱設備及蒸汽管路上，能自動排除凝結水，阻止蒸汽泄漏，并能自動排除空氣,應用于化工、煉油、電力、輕紡、造紡待工礦企業，對壓力低、排量大和溫度穩定性要求高，不宜滯存凝結水的蒸汽設備適用。
性能及特點：
1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
3、內部零件采用不銹鋼制造，并且安裝在閥蓋上，維修保養方便。
4、背壓率高。
5、汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始于水封狀態，阻止蒸汽泄漏。
6、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可防止蒸汽汽鎖，空氣氣堵現象。(非凝結性的高溫空氣也可排除）
7、與杠桿機械結合可制成高壓閥。
雙閥座差壓機械和SCCV關閉方式：
SCCV關閉方式和雙閥座差壓機械安裝在同一單元內，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動，大限度地發揮出機器的熱效率。
主要外形及連接尺寸：
主要外形及連接尺寸：
| 產品型號
|
公稱通徑DN（mm）
|
連接方式
|
使用壓力范圍 （Mpa）
|
允許溫度℃
|
閥體材質
|
外形尺寸
| |||
|
L
|
H1
|
H2
|
W
| ||||||
|
ES5 （CS15H-3.7.11.16）
|
15 20 25
|
內螺紋 ZG1/2"-1"
|
0.01-0.3·0.7·1.1·1.6
|
350
|
ZG1Cr18Ni9Ti
|
138
|
72
|
94
|
103
|
|
ESH5 （CS15H-3.7.11.16P）
|
15 20 25
|
內螺紋 ZG1/2"-1"
|
0.01-0.3·0.7·1.1·1.6·21
|
350
|
ZG1Cr18Ni9Ti
|
138
|
72
|
94
|
103
|
|
ESH5F （CS45H-3.7.11.16P）
|
15 20 25
|
法蘭 Flange
|
0.01-0.3·0.7·1.1·1.6·21
|
350
|
WCB
|
210
|
72
|
94
|
103
|
|
ES8B （CS15H-5.8.16）
|
15 20 25
|
內螺紋 ZG1/2"-1"
|
0.01-0.5·0.8·1.6
|
220
|
WCB
|
138
|
72
|
94
|
103
|
|
ES8N （CS15H-5.8.16
|
15 20 25
|
內螺紋 ZG1/2"-1"
|
0.01-0.5·0.8·1.6
|
220
|
WCB
|
138
|
72
|
94
|
103
|
|
ES8BF （CS45H-5.8.16）
|
15 20 25
|
|
|
|
|
|
|
|
|
